Веб-інтерфейс перетворювача

Веб-інтерфейс - це сукупність засобів, за допомогою яких користувач може керувати перетворювачем.

Доступ з будь-якого пристрою, наприклад, ноутбука, планшета або смартфона.
Немає прив'язки до конкретного обладнання або операційної системи.
Простота і зручність у використанні.

Підключення та відключення

Можна використовувати телефон, смартфон , планшет, ноутбук і т.п.
Взагалі любий електронний прилад, де є модуль Wi-Fi та браузер Google Chrome, Safari, Mozilla Firefox, Opera, Edge або інший.

Відкрийте дверцята шафи перетворювача.
В перетворювачі почне працювати Wi-Fi точка доступу з назвою IPKZ-XXXXXX.
Де XXXXXX - це унікальна послідовність цифр від 0 до 9 та латинських букв від A до F.
Для прикладу, назва точки доступу IPKZ-F2B1D4.
Потрібно під'єднатися до цієї Wi-Fi мережі IPKZ-F2B1D4. Мережа відкрита й пароль вводити не потрібно.
Автоматично запуститься браузер й відкриється Веб-інтерфейс перетворювача.
Wi-Fi точка доступу перетворювача перестане працювати після закриття дверцят шафи.

Зверніть увагу!

З міркувань безпеки до перетворювача дозволяється підключення тільки одного електронного приладу.
Інший телефон, планшет або ноутбук при спробі з'єднання буде проігнорований!
Для під'єднання іншого приладу, потрібно в попередньо підключеному приладі відключити Wi-Fi, або зайти в налаштування мережі та вибрати пункт Забути про цю мережу.

Відкриття Веб-інтерфейсу по IP адресі

Якщо з будь-яких причин не працює або не влаштовує автоматичне відкриття бразуера після під'єднання до точки доступу перетворювача, то є можливість відкриття Веб-інтерфейсу вручну.

Під'єднайтеся до точки доступу перетворювача, її назва починається з IPKZ-.
Відкрийте улюблений браузер.
В адресному рядку браузера наберіть адресу 8.8.8.8 й перейдіть на цю адресу.

Контроль якості зв'язку

Перетворювач контролює якість Wi-Fi зв'язку між ним та підключеним пристроєм.
Після назви сторінки є піктограма , яка показує реальну якість зв'язку.

Відмінна якість зв'язку
Середня якість зв'язку
Погана якість зв'язку
З'єднання втрачено

Насправді якість з'язку повинна бути відмінна завжди, тому що оператор знаходиться в метрі або декількох метрах від перетворювача.

Якщо є підозра, що сторінка зависла

Потрібно оновити або перезавантажити Веб-інтерфейс засобами браузера.
В Windows та Linux оновити сторінку можна через пункт меню або клавішу F5 або Ctrl+R.
Для повного перезавантаження Веб-інтерфейсу використовуйте комбінацію клавіш Ctrl+F5 або Shift+F5 або Ctrl+Shift+R.
В Android та iOS через пункт меню або свайпом з середини екрану донизу.

Як альтернативний варіант - відключитись від точки доступу й підключитись до неї знову.

Вибір теми інтерфейсу

Можна вибрати темну або світлу тему інтерфейсу.

Скріншот світлої темиСкріншот темнної теми

Для зміни теми потрібно зайти в системне меню (1) клацнувши
Клацнути на піктограмму напівмісяця для переключення теми (2)
Клацнути для виходу з системного меню (3)

Коротке відео зміни теми інтерфейсу.

Головна сторінка

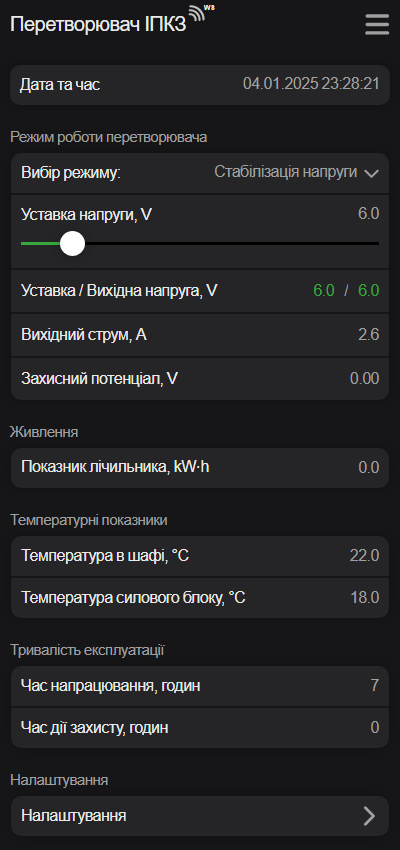

Опис головної сторінкиСкріншот головної сторінки

На головній сторінці розміщені основні дані перетворювача:

Дата та час перетворювача.
Поточний режим роботи та вихідні параметри.
Показники електролічильника.
Температурні показники.
Тривалість експлуатації.

Тут також є декілька пунктів меню:

Зміна режиму роботи.
Перехід на сторінку Налаштування.

Для збільшення натисніть на зображенні.

Зміна режиму роботи

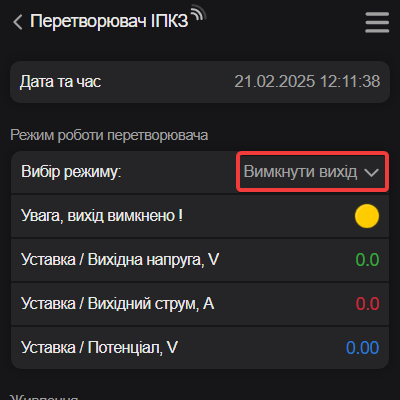

Для відключення виходу або переходу в режим стабілізації напруги, струму чи потенціалу в пункті Вибір режиму (1) потрібно клацнути .

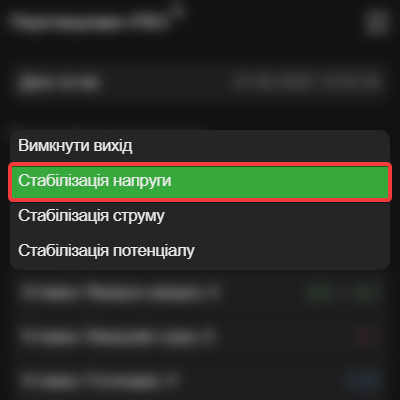

Далі клацніть на потрібний режим роботи (2) у меню, що з'явилося.
З'явиться повзунок (слайдер), в якому треба встановити значення уставки.

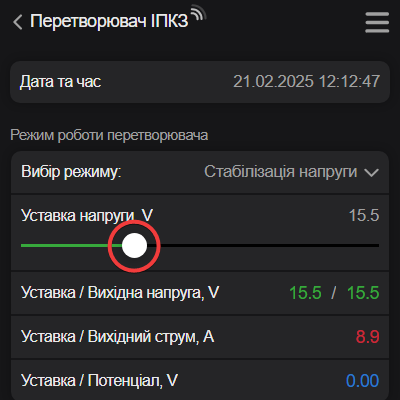

Перший спосіб. Потягнути повзунок вліво або вправо (3) при цьому контролюючи новий показник повзунка.

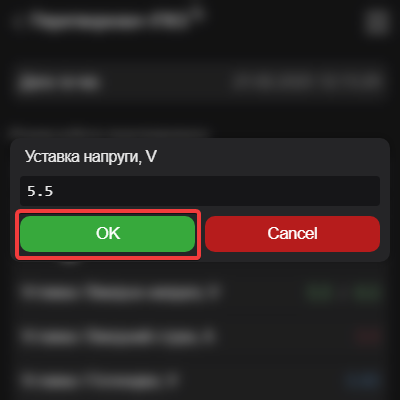

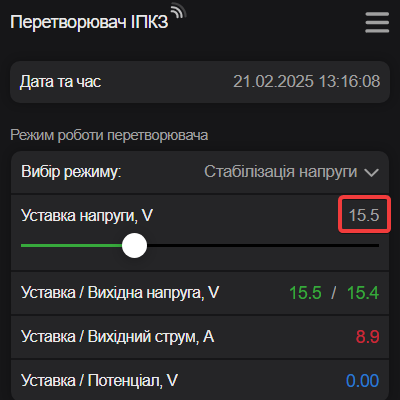

Другий спосіб. Клацнути на показник повзунка (4) та ввести нове значення й підтвердити кнопкою ОК (5)

Коротке відео зміни режиму роботи.

Зверніть увагу!

Допустимий діапазон значення уставки cтруму залежить від моделі перетворювача (номінальної потужності).
При введенні значення поза діапазоном - це значення буде автоматично змінено до допустимоі межи.

Модель	Допустимий діапазон струму для уставки, A	Допустимий діапазон напруги для уставки, V	Допустимий діапазон потенціалу для уставки, V
ІПКЗ-600-50	Від 0 до 13.0	Від 0 до 51.0	Від -5.00 до 0
ІПКЗ-1200-50	Від 0 до 25.0	Від 0 до 51.0	Від -5.00 до 0
ІПКЗ-2400-50	Від 0 до 49.0	Від 0 до 51.0	Від -5.00 до 0
ІПКЗ-3000-50	Від 0 до 61.0	Від 0 до 51.0	Від -5.00 до 0

Перехід на сторінку Налаштування

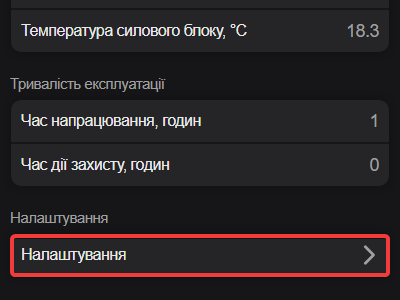

Для переходу на сторінку Налаштування потрібно клацнути (1) на пункті Налаштування.

Налаштування

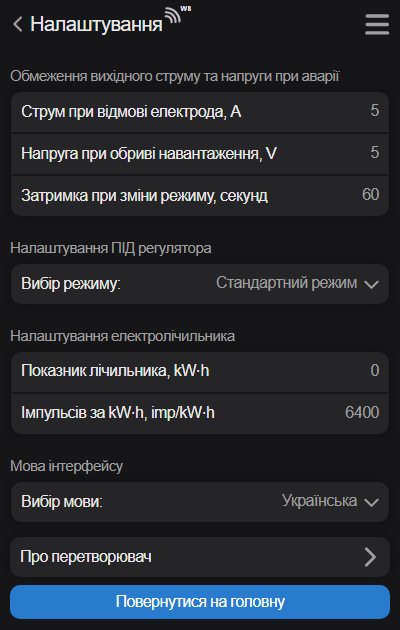

Опис сторінкиСкріншот сторінки

На сторінці є наступні налаштування:

Обмеження вихідного струму та напруги при аварії.
Налаштування ПІД регулятора.
Налаштування електролічильника.
Вибір мови інтерфейсу.

Тут також є пункти меню:

Перехід на сторінку Про перетворювач.
Повернутися на головну сторінку.

Для збільшення натисніть на зображенні.

Обмеження вихідного струму та напруги при аварії

В пункті Струм при обриві електрода обмежується максмимальний струм при обриві мідносульфатного електрода порівняння.
В пункті Напруга при обриві навантаження обмежується максмимальна напруга при обриві ланцюгів навантаження.
В пункті Затримка при зміні режиму задається затримка в секундах перед зміною режиму роботи при аваріях.
Заводське значення 5.0A, 5.0V та 60 секунд відповідно.
Для зміни обмеженнь та затримки потрібно клацнути на поточне значення параметра та ввести нове значення й підтвердити кнопкою ОК.

Коротке відео налаштування обмеження.

Зверніть увагу!

Допустимий діапазон значення обмежень струму та напруги залежить від моделі перетворювача (номінальної потужності).
При введенні значення поза діапазоном з'явиться спливаюче червоне вікно з помилкою.

Модель	Допустимий діапазон обмежень струму, A	Допустимий діапазон обмежень напруги, V	Допустимий діапазон затримки, секунд
ІПКЗ-600-50	Від 0 до 13.0	Від 0 до 51.0	Від 0 до 300
ІПКЗ-1200-50	Від 0 до 25.0	Від 0 до 51.0	Від 0 до 300
ІПКЗ-2400-50	Від 0 до 49.0	Від 0 до 51.0	Від 0 до 300
ІПКЗ-3000-50	Від 0 до 61.0	Від 0 до 51.0	Від 0 до 300

Налаштування ПІД регулятора

ПІД регулятор стабілізує потенціал в режимі стабілізації потенціалу. Параметрами ПІД регулятора є три коефіцієнти: пропорційний, інтегральний та диференціальний. Ці коефіцієнти відповідають за швидкість стабілізації, стабільність та точність підтримання потенціалу згідно уставки.

Існує два режими роботи ПІД регулятора: стандартний та ручний режим.

В стандартному режимі коефіцієнти задані виробником:

Пропорційний та інтегральний коефіцієнти дорівнюють 1.0.
Диференціальний коефіцієнт дорівнює 0.3.

В ручному режимі є можливість змінити коефіцієнти, якщо швидкість стабілізації або стабільність чи точність підтримання потенціалу згідно уставки незадовільна. Таке може статися при умовах нестандартної інерційності кола навантаження.

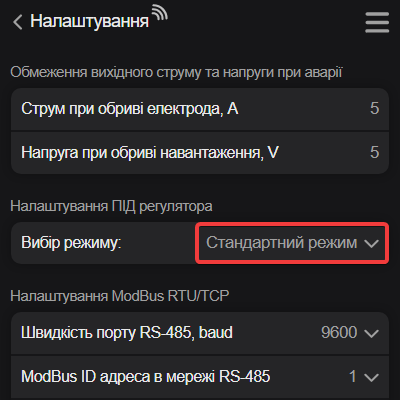

Для налаштування в пункті Вибір режиму (1) потрібно клацнути .

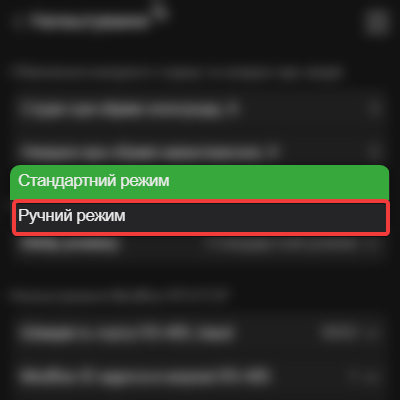

Далі клацніть на Стандартний режим або Ручний режим (2) у меню, що з'явилося.

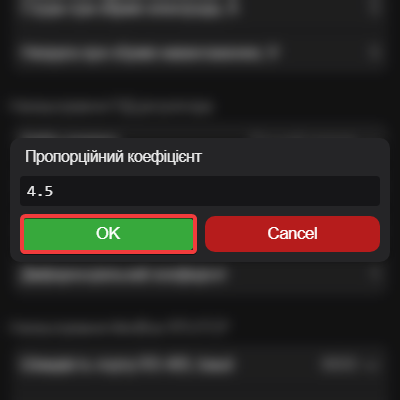

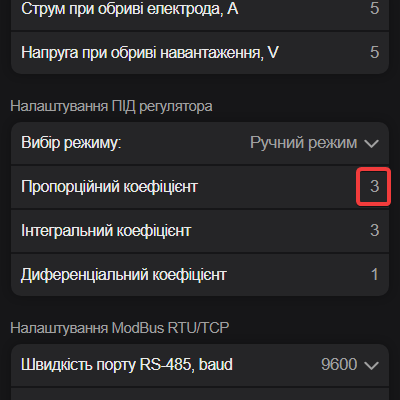

Для зміни коефіцієнтів потрібно клацнути на поточне значення (3) та ввести нове значення (4) й підтвердити кнопкою ОК.

Коротке відео налаштування ПІД регулятора.

Зверніть увагу!

Допустимий діапазон значеннь коефіцієнтів ПІД регулятора викладено в таблиці.
При введенні значення поза діапазоном - з'явиться спливаюче червоне вікно з помилкою.

Режим	Допустимий діапазон пропорційного коефіцієнту	Допустимий діапазон інтегрального коефіцієнту	Допустимий діапазон диференціального коефіцієнтіу
Ручний	Від 0.1 до 10.0	Від 0.1 до 10.0	Від 0.1 до 10.0

Налаштування електролічильника

В пункті Показник лічильника вводиться поточний показник лічильника.
В пункті Імпульсів за kW⋅h вводиться кількість імпульсів, які виробляє лічильник електроенергії перетворювача за одну kW⋅h.
Цей параметр вказується в паспорті на встановлений лічильник електроенергії.
Заводське значення 6400 для встановленного лічильника.
Для зміни налаштувань лічильника потрібно клацнути на поточне значення параметра та ввести нове значення й підтвердити кнопкою ОК.

Коротке відео налаштування електролічильника.

Зверніть увагу!

Допустимий діапазон значеннь викладено в таблиці.
При введенні значення поза діапазоном - з'явиться спливаюче червоне вікно з помилкою.

Допустимий діапазон показника лічильника, kW⋅h	Допустимий діапазон кількісті імпульсів за kW⋅h, imp/kW⋅h
Від 0 до 999999.000	Від 100 до 10000

Зміна мови інтерфейсу

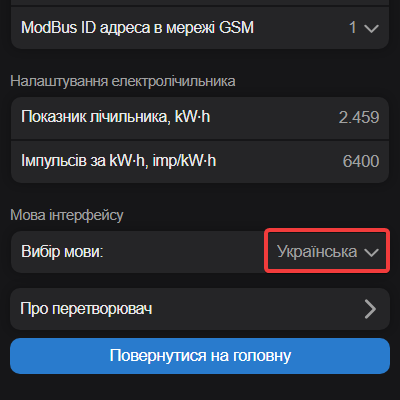

Для зміни мови інтерфейсу в пункті Вибір мови (1) потрібно клацнути .

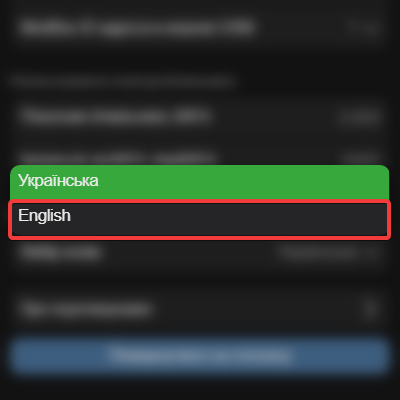

Далі виберіть необхідну мову (2) у меню, що з'явилося.

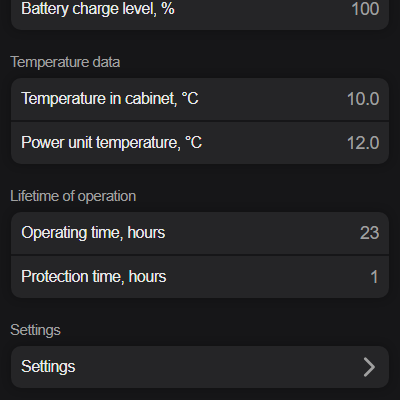

Сторінка зміниться й поточною сторінкою стане головна (3) з іншою мовою в інтерфейсі.

Перехід на сторінку Про перетворювач

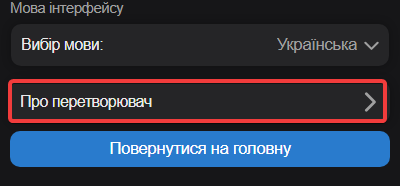

Перехід на сторінку Про перетворювач відбудеться, якщо клацнути (1) відповідний пункт меню.

Повернутися на головну сторінку

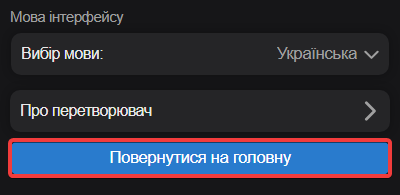

Перехід на головну сторінку відбудеться, якщо клацнути (1) відповідну кнопку блакитного кольору.

Про перетворювач

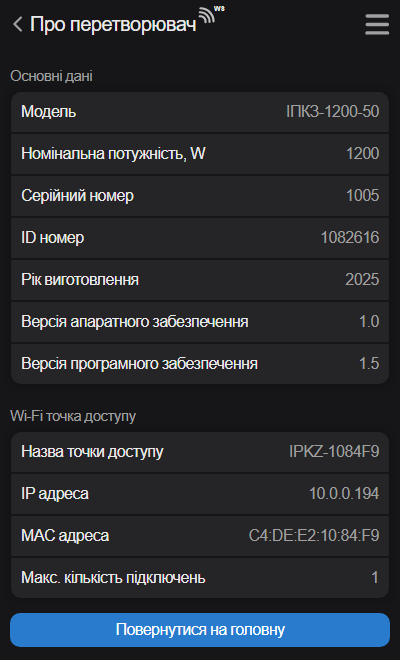

Опис сторінкиСкріншот сторінки

На сторінці знаходиться інформація про перетворювач.
Дані, які виділені жовтим кольором для кожного перетворювача різні. Вони показані для прикладу.

Основні дані:
Модель	ІПКЗ-1200-50
Номінальна потужність, W	1200
Серійний номер	1001
ID номер	15905236
Рік виготовлення	2025
Версія апаратного забезпечення	1.0
Версія програмного забезпечення	1.2
Wi-Fi точка доступу:
Назва точки доступу	PKZ-F2B1D4
IP адреса	8.8.8.8
MAC адреса	DE:54:75:F2:B1:D4
Макс. кількість підключень	1

Тут також є пункт меню:

Повернутися на головну сторінку.

Для збільшення натисніть на зображенні.

Повернутися на головну сторінку

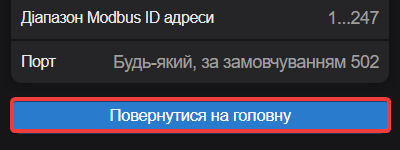

Перехід на головну сторінку відбудеться, якщо клацнути (1) відповідну кнопку блакитного кольору.
